机电一体化刮油刮渣机

机电一体化刮油刮渣机是专为平流沉淀池设计刮油刮渣的专用设备,其主要功能是将沉淀于池底的泥渣刮集到池子进入端的沉渣坑内,也可对废水中漂浮在水面上的废油刮集到池子的出水端,以供其它除油设施进行除油工作,具体工作原理和安装操作要求详见使用说明书。

4、6、8、10和12GYZ-2的主要技术性能和参数


项目内容
主要技术性能和参数
4GYZ-2
6GYZ-2
8GYZ-2
10GYZ-2
12GYZ-2
池宽(M)
4
6
8
10
12
池深(M)
出水端
进水端
出水端
进水端
出水端
进水端
出水端
进水端
出水端
进水端
3.6~3.7
3.9~4.0
3.6~3.7
3.9~4.0
3.6~3.7
3.9~4.0
3.6~3.7
3.9~4.0
3.6~3.7
3.9~4.0
池底形状
池底有坡度0.3~0.4M
池底有坡度0.3~0.4M[注4]
池底有坡度0.3~0.4M
池底有坡度0.3~0.4M
池底有坡度0.3~0.4M
刮渣机轨距(M)
4.30
6.30
8.30
10.40
12.40
刮渣机轮距(M)
2.20
2.50
2.50
2.50
3.00
运行速度
刮渣速度(慢速)M/分
1.5
1.5
1.5
1.5
1.5
刮渣速度(快速)M/分
3.0
3.0
3.0
3.0
3.0
耙升降速度
渣耙[注1]M/分
2.5
2.5
2.5
2.5
2.5
油耙M/分
3.5
3.5
3.5
3.5
3.5
渣耙升降行程(MM)
>2700(可调)
>2700(可调)
>2700(可调)
>2700(可调)
>2700(可调)
油耙升降行程(MM)
>500(可调)
>500(可调)
>500(可调)
>500(可调)
>500(可调)
电机参数
车体走行电机
YD90L-8/4 0.45/0.75KW
n=670/1430r/PM 2台
YD100L2-8/4 0.85/1.5KW
N=710/1415r/PM 2台
YD100L2-8/4 0.85/1.5KW
N=710/1415r/PM 2台
YD100L2-8/4 0.85/1.5KW
N=710/1415r/PM 2台
YD100L2-8/4 1.5/2.4KW
N=710/1415r/PM 2台
渣耙升降电机
AO2- 7124 0.37KW
n=1450rPM 1台
Y801-6 0.45KW
N=930rPM 1台
Y801-6 0.45KW
N=930rPM 1台
Y801-4 0.55KW
N=1390rPM 1台
Y801-4 0.55KW
N=1390rPM 1台
油耙升降电机
AO2- 80140.55KW
n=1450rPM 1台
Y801-4 0.75KW
N=1390rPM 1台
Y801-4 0.75KW
N=1390rPM 1台
Y801-4 1.1KW
N=1400rPM 1台
Y801-4 1.1KW
N=1400rPM 1台
行程控制开关
正常运行用
全封闭无触点式
全封闭无触点式
全封闭无触点式
全封闭无触点式
全封闭无触点式
超越保护用
有触点防水式
有触点防水式
有触点防水式
有触点防水式
有触点防水式
钢轨型号(KG/M)
轻轨11
轻轨8
轻轨24
重轨43~50
重轨43~50
整机消耗功率(KW)
2.5
4.5
4.5
5
6.5
WAI XING 4CHICUN :[注2]长×宽×高(MM)
4700×3170×2890
6900×3370×2210
8900×3370×2910
10900×3370×2950
12900×3700×3000
主体件(运输)外形尺寸[注2]长×宽×高(MM)[注3]
4700×3170×690
6900×3370×710
8900×3370×710
10900×3370×750
12500×2950×800
主机重量(吨)
3.6
5.9
7.5
9.5
12.6
[注1]该速度是指渣耙钢绳卷绕速度,实际渣耙升降速度还要大1/4左右;
[注2]不包括渣耙尺寸;
[注3]为便利铁路运输,4、6、8、10和12GYZ-2均是可拆卸的,此处12GYZ-2是主体件外型尺寸;而4、6、8和10GYZ-2如运输需要尚可进一步分解出更小的主题件;
[注4]也可以采用平底池。

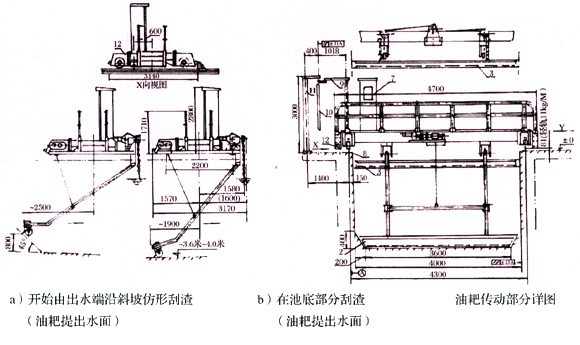

Y向视图 C)刮渣后耙提出水面     油耙降在水面上反方向刮油

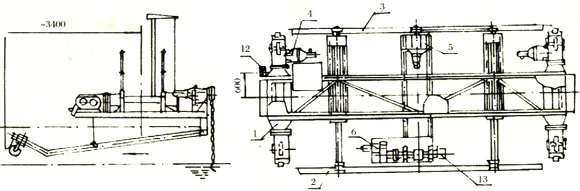

1、主机 2、渣耙 3、油耙 4、车体走行电机 5、油耙升降电机 6、渣耙升降电机 7、PC电控柜 8、钢轨

9、电缆导引支架 10、多芯软电缆 11、电缆支架组 12、车体行程开关组 13、减速器式行程控制器
