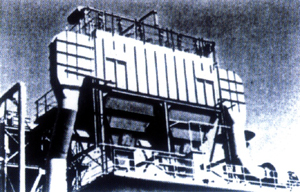

PPCS系列气箱式脉冲袋式收尘器

气箱式脉冲(Plenum Pulse)袋收尘器是从美国富乐(Fuller)公司引进具有八十年代水平的高效率袋收尘器。它综合分室反吹和喷吹脉冲清灰各类袋收尘器的优点,克服了分室反吹清灰强度不够,喷吹脉冲清灰和过滤同时进行的缺点,因而扩大了袋收尘器的应用范围,由于这种类型的收尘器的结构有其特点,所以提高了收尘效率,延长了滤袋的使用寿命。

  本系列产品可广泛用于水泥厂的破碎、包装、库顶、熟料冷却机和各种磨机等收尘系统。如用于煤磨收尘,要增设防燃防爆措施,收尘器结构也要相应的改变,还适合于含尘浓度特高气体的收尘,如带O-Sepa选粉机的粉磨系统,气体含尘浓度高达1000g/m3( 标)以上,采用本系列收尘器收尘,可不设置旋风收尘器作一级收尘。除用于水泥工业外,也适用于冶金、化工、机械和民用锅炉等废气的收尘,本系列收尘器滤袋的材质,一般采用涤纶针刺毡,允许连续使用温度小于120℃。如滤袋采用芳纶针刺毡(Nomex),其允许使用温度可达210℃,但这种材质的滤料价格昂贵。如处理的废气温度高于上述滤料的允许温度,废气进入收尘器之前应采取降温措施。

  本系列收尘器为户外式由不同室数和每室的不同袋数,组成多种不同规格。每室的袋数有32、64、96和128袋四种。全系列共有33种规格,滤袋直径均为130mm,滤袋长度有2450mm和3060mm两种。本系列收尘器能负压或正压操作,其本体结构无任何改变,其收尘效率可达99.9%以上,净化后气体的含尘浓度小于100mg/m3(标),本系列收尘器的主要技术性能分别见表2、表3和表4。本系列收尘器如用于寒冷地区,当室外采暖计算温度≤-25℃时,若要增设加热装置,收尘器的壳体也要作相应的改变。

PPCS32/PPCS64型气箱式脉冲袋收尘器技术性能表


技术参数\型号
PPCS32-3
PPCS32-4
PPCS32-5
PPCS32-6
PPCS64-4
PPCS64-5
PPCS64-6
PPCS64-7
PPCS64-8
处理风量(m3/h)
6900
8930
11160
13390
17800
22300
26700
31200
35700
过滤风速(m/min)
1.2~2.0(根据不同的扬尘点选取不同的净过滤风速,参见表1)
总过滤面积(m2)
93
124
155
186
248
310
372
434
496
净过滤面积(m2)
62
93
124
155
186
248
310
272
434
收尘器室数(个)
3
4
5
6
4
5
6
7
8
滤袋总数(个)
96
128
160
192
256
320
384
448
512
收尘器阻力(Pa)
1470~1770
进口气体含尘浓度(g/m3标)
<200 <1000
出口气体含尘浓度(g/m3标)
<0.1
收尘器气承受负压(Pa)
5000
清灰压缩空气
压力(Pa)
(5~7)×105
耗气量(m3标/min)
0.27
0.37
0.46
0.55
1.2
1.5
1.8
2.1
2.4
脉冲阀(带电磁阀)
数量(个)
3
4
5
6
4
5
6
7
8
规格(英寸)
1 1/2" 2 1/2"
提升阀(带气缸)
数量(个)
3
4
5
6
4
5
6
7
8
规格(mm)
提升阀板直径φ460,气缸直径φ63
提升阀板直径φ595,气缸直径φ100
刚性叶轮给料机
下料口300×300mm,高度150mm
转速30.31r/min,减速电机功率1.1KW,产量24m3/h
螺旋输送机
规格
直径φ300,产量30m3/h (填充率φ=0.7)
减速电机
型号XWD2.2-5-1/43,功率2.2Kw
空气输送斜槽
如进口气体含尘浓度小于700g/m3标,排灰装置应选用较大规格的螺旋输送机或空气斜槽
清灰程序控制器
输出和输入电压均为220V,控制器由制造厂配套供应,详细资料参看控制器的说明书
滤袋规格和材质
直径×长度φ130×2450mm,涤纶针刺毡重量450g/m3,使用温度120℃
保温层面积(m2)
26.5
34
41
48.5
70
94
118
142
166
设备总重(约值,不包括保温层
2400
3400
4400
5400
6900
8300
970
11100
12500

PPCS、PPCA128型气箱式脉冲袋收尘器技术性能表

技术参数\型号
PPCS/PPCA 128-6
PPCS/PPCA 128-9
PPCS/PPCA 128-10
PPCA 128-2×6
PPCA 128-2×7
PPCA 128-2×8
PPCA 128-2×9
PPCA 128-2×10
PPCA 128-2×11
PPCA 128-2×12
PPCA 128-2×13
PPCA 128-2×14
处理风量(m3/h)
67300
100900
112100
134600
157000
179400
201900
224300
247600
269100
291600
314000
过滤风速(m/min)
1.2~2.0(根据不同的扬尘点选取不同的净过滤风速,参见表1)
总过滤面积(m2)
935
1402
1558
1869
2181
2492
2804
3115
3427
3738
4050
4361
净过滤面积(m2)
779
1246
1402
1713
2025
2336
2648
2959
3271
3582
3894
4205
收尘器室数(个)
6
9
10
12
14
16
18
20
22
24
26
28
滤袋总数(个)
768
1152
1280
1536
1792
2084
2304
2560
2816
3072
3328
3584
收尘器阻力(Pa)
1470~1770
进口气体含尘浓度(g/m3标)
<1300
出口气体含尘浓度(g/m3标)
0.1
收尘器气承受负压(Pa)
6860
清灰压缩空气
压力(Pa)
(5~7)×105
耗气量(m3标/min)
3.6
5.4
6.0
7.0
8.3
9.5
10.7
12
13.1
14.3
15.5
16.7
脉冲阀(带电磁阀)
数量(个)
12
18
20
24
28
32
36
40
44
48
52
56
规格(英寸)
2 1/2"
提升阀(带气缸)
数量(个)
6
9
10
12
14
16
18
20
22
24
26
28
规格(mm)
提升阀板直径φ725,气缸直径φ100
刚性叶轮给料机
下料口300×300mm,产量24m2,功率1.1KW 电动双板阀规格305×915,转速175min,减速电机XWD4-7-1/37,功率4KW
螺旋输送机
规格(mm)
φ300,产量21m3/h
减速电机
XWD2.2-5-1/43,功率2.2KW
空气输送斜槽
斜槽规格250mm,斜槽所需风量2.0m3/m2透气层,风压6860Pa,风机选型和管道配置选用者负责。如进口气体含尘浓度小于700g/m3标,应选用与螺旋输送机的收尘器
清灰程序控制器
输出和输入电压均为220V,控制器由制造厂配套供应,详细资料参看控制器的说明书
滤袋规格和材质
直径×长度φ130×2450mm,涤纶针刺毡重量450g/m3,使用温度120℃
保温层面积(m2)
125
196
205
323
247
262
277
292
307
322
337
352
设备总重(约值,不包括保温层
20100
26400
28900
36600
43900
50000
55400
60000
65400
72000
78000
84000

PPCS96型气箱式脉冲袋收尘器技术性能表

技术参数\型号
PPCS96-4
PPCS96-5
PPCS96-6
PPCS96-7
PPCS96-8
PPCS96-9
PPCS96-2×5
PPCS96--2×6
PPCS96-2×7
PPCS96-2×8
PPCS96-2×9
PPCS96-2×10
处理风量(m3/h)
26800
33400
40100
46800
53510
60100
66900
80700
94100
107600
121000
134500
过滤风速(m/min)
1.2~2.0(根据不同的扬尘点选取不同的净过滤风速,参见表1)
总过滤面积(m2)
372
465
557
650
744
836
929
1121
1308
1494
1681
1868
净过滤面积(m2)
279
372
465
557
657
744
836
1028
1215
1401
1588
1775
收尘器室数(个)
4
5
6
7
8
9
10
12
14
16
18
20
滤袋总数(个)
384
480
576
672
768
864
960
1152
1344
1536
1728
1920
收尘器阻力(Pa)
1470~1770
进口气体含尘浓度(g/m3标)
<1300
出口气体含尘浓度(g/m3标)
<0.1
收尘器气承受负压(Pa)
<5000
清灰压缩空气
压力(Pa)
(5~7)×105
耗气量(m3标/min)
1.2
1.5
1.8
2.1
2.4
2.7
3.0
3.4
4.2
4.8
5.4
6.0
脉冲阀(带电磁阀)
数量(个)
4
5
6
7
8
9
10
12
14
16
18
20
规格(英寸)
2 1/2
提升阀(带气缸)
数量(个)
4
5
6
7
8
9
10
12
14
16
18
20
规格(mm)
提升阀阀板直径φ725,气缸直径φ100
刚性叶轮给料机
下料口400×400mm,转速22.5r/min,减速电机1.5kw,产量40m3/h
下料口350×350mm,转速24.63r/min,产量30m3/h 功率1.5kw 2台
螺旋输送机
规格
φ100mm,产量38m3/h
φ300mm,2台,每台产量21m3/h
减速电机(KW)
型号XWD5.5-7-1/59,功率5.5Kw
型号XWD2.2-5-1/43,功率2.2Kw
空气输送斜槽
如进口气体含尘浓义大于700g/m3透标,应选用带送斜槽或较大规格螺旋输送机的收尘器。
清灰程序控制器
输出和输入电压均为220V,控制器由制造厂配套供应,详细资料参看控制器的说明书
滤袋规格和材质
直径×长度φ130×2450mm,涤纶针刺毡重量450g/m3,使用温度120℃
保温层面积(m2)
110
120
130
140
150
160
175
210
245
280
315
350
设备总重(约值,不包括保温层
8710
10100
12400
14100
15700
17700
21000
23200
29400
33600
37800
12000
