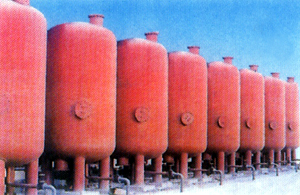

GSL型高速过滤器
GSL系列高速过滤器是现代工业水处理的主要装置之一,其使用在原水悬浮物较多的情况下能确保出水水质的高质量,并具有过滤速度高、处理水量大、占地面积小、操作简单省力不易出故障,能实现单台或多台过滤系统PC自动控制等优点。本过滤器不仅适用于过滤处理悬浮物较多的原水,而且在循环供水系统中使用可改善水质,提高水的循环利用率,以达到节约新水用量之目的。是当前工业水处理设施中必备的设备。
GSL系列高速过滤器非常适用于钢铁企业中净化处理轧钢、连铸的浊水(含有氧化铁皮及油质),以及净循环水系统中旁滤处理。
GSL系列高速过滤器的操作分为人工操作和程序控制自动操作两种。
1、技术性能
表一
规格
|
GSL-2
|
GSL-2.6
|
GSL-3
|
GSL-3.5
|
GSL-4
|
GSL-4.5
|
GSL-5
|
|
滤水面积(m2)
|
3.14
|
5.31
|
7.07
|
9.62
|
12.56
|
15.90
|
19.63
|
|
滤速(m/h)
|
40
|
40
|
40
|
40
|
40
|
40
|
40
|
|
滤水量(m3/h
)
|
125
|
210
|
280
|
385
|
500
|
635
|
785
|
|
进水压力
|
≯4×105Pa
|
|||||||
滤前水水质
|
悬浮物
|
≤80mg/l
|
||||||
油
|
≤10~20mg/l
|
|||||||
滤后水水质
|
悬浮物
|
≤10mg/l
|
||||||
油
|
≤5~15mg/l
|
|||||||
过滤器内平均压力损力
|
~0.5×105Pa
|
|||||||
过滤器清洗时参数
|
反洗水强速
|
40m3/m2h
|
||||||
反洗水压力
|
1.5×105Pa
|
|||||||
反洗空气强度
|
15m3/m2h
|
|||||||
反洗空气压力
|
0.7×105Pa
|
2、高速过滤器外型,接管图和基础尺寸:见图一及表二
规格
|
CSL-2
|
CSL-2.6
|
CSL-3
|
CSL-3.5
|
CSL-4
|
CSL-4.5
|
CSL-5
|
|
A原水进水管
B反洗排水管 |
Dg200
|
Dg200
|
Dg250
|
Dg300
|
Dg350
|
Dg400
|
Dg400
|
|
A净水出水管
B反洗排水管 |
Dg200
|
Dg200
|
Dg250
|
Dg300
|
Dg350
|
Dg400
|
Dg400
|
|
C反洗进气管
|
Dg80
|
Dg80
|
Dg80
|
Dg80
|
Dg100
|
Dg100
|
Dg100
|
|
D排水管
|
Dg100
|
Dg100
|
Dg100
|
Dg100
|
Dg100
|
Dg150
|
Dg150
|
|
E排气管
|
Dg100
|
Dg100
|
Dg200
|
Dg200
|
Dg200
|
Dg200
|
Dg200
|
|
M1顶部人孔
|
Dg500
|
Dg500
|
Dg500
|
Dg500
|
Dg500
|
Dg500
|
Dg500
|
|
M2侧部人孔
|
Dg500
|
Dg500
|
Dg500
|
Dg500
|
Dg500
|
Dg500
|
Dg500
|
|
11(mm)
|
1400
|
1500
|
1700
|
2000
|
2200
|
2450
|
2850
|
|
12(mm)
|
1400
|
1500
|
1700
|
2000
|
2200
|
2450
|
2850
|
|
13(mm)
|
500
|
500
|
600
|
650
|
700
|
800
|
800
|
|
14(mm)
|
1400
|
1500
|
1700
|
2000
|
2200
|
2450
|
2800
|
|
15(mm)
|
500
|
700
|
800
|
900
|
1200
|
1200
|
1200
|
|
h1(mm)
|
570
|
570
|
570
|
570
|
600
|
630
|
630
|
|
h2(mm)
|
900
|
900
|
900
|
900
|
1000
|
1100
|
1100
|
|
h3(mm)
|
570
|
570
|
570
|
570
|
600
|
630
|
630
|
|
h4(mm)
|
3240
|
3240
|
3340
|
3350
|
3500
|
3700
|
3825
|
|
h5(mm)
|
7100
|
7100
|
7100
|
7345
|
7620
|
8045
|
8325
|
|
h6(mm)
|
282
|
282
|
282
|
282
|
282
|
282
|
282
|
|
φ(mm)
|
2020
|
2620
|
3020
|
3520
|
4024
|
4524
|
5028
|
|
φ1(mm)
|
2290
|
2890
|
3290
|
3790
|
4290
|
4790
|
5290
|
|
φ2(mm)
|
2160
|
2760
|
3760
|
3660
|
4160
|
4660
|
5160
|
|
基础螺栓n-M
|
8-M24
|
8-M24
|
8-M24
|
8-M24
|
8-M24
|
8-M24
|
8-M24
|
|
重量(吨)
|
设备重量
|
6.5
|
8.3
|
10.4
|
13.0
|
16.1
|
19.5
|
23.1
|
运行重量
|
29.8
|
47.5
|
62.2
|
86.6
|
116.7
|
149.1
|
188.5
|
注1:设备重量不包括滤料及水重,运行重量包括设备重量、滤料重量及水重。
注2:A、B、C、D、E管口法兰盘均按PN=10×105Pa计。
