UF型单机袋式除尘器

UF小型单机袋除尘器(又称UF单机内滤式机械振打收尘器)与国内其它单机相比,经济实用,结构简单紧凑,安装容易,维护方便。主要用于各种库顶,仓顶及各种输送设备等排放和扬尘点收尘。在多机组合时,又可用于小型磨机,破碎机等连续工作线上作为收尘设备。该机组滤袋采用729复膜滤料,入口温度<120℃,在入口浓度10g/Nm3。出口排放浓度<100mg/Nm3。如有特殊用途的地方,也可提供不锈钢制或铝制结构,耐腐蚀耐温滤料的单机袋收尘器。

工作原理

  含尘气体由进气口进入灰斗,或储灰箱通过花板孔或直接通过花板孔三种方式进入滤袋。

  含尘气体经滤袋变为净气,进入箱体,再通过箱体上部排气口,由风机排走。粉尘积附在滤袋的内表面,且不断增加,使袋收尘器的阻力不断上升。当阻力上升到1200~1600Pa时,需对滤袋进行清灰再生。清灰时,首先关闭顶上风机,启动振打电机,振打电机上偏心作用,带动连杆,使振打轴左右来回转动,滤袋就呈波纹状态,使粉尘掉下,卸出。待清灰完即停止振打,重新启动风机,使袋收尘器重新开始工作。上述动作是通过控制仪来自动控制完成的。

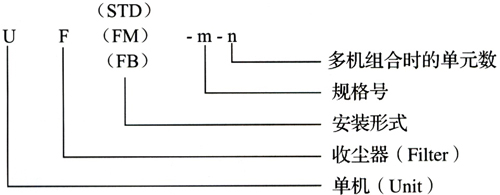

型号说明

  该单机收尘器有2、3、4、5、6、7六个规格。其中2、3、4每种有三种安装形式,5、6、7有两种安装形式。从满足不同场合的使用要求,在需要连续运转时,可采用多机组合形式。


STD(Standard):标准型、带灰斗和支架、灰斗下接卸灰阀,插板阀等卸灰装置。进风口方向可按用户要求布置。

FM(FlangeMounted):底部敞开,法兰直接安装在料仓或库顶部。

FB(FlangeBore):法兰下部带平底储灰箱。

收尘器构造

  基本结构上要有以下部分组成:(1)箱体:包括壳体、滤袋、检修门、花板;(2)出风系统:包括风机、风机配用电机及传动;(3)振打机构:包括振打减速电机、拨杆、连杆、振打轴等;(4)进气和排灰部分,可分为三种:1、UF(STD)型下接灰斗,主要用于库底及输送设备的扬尘点。2、UF(FB)型带有储灰箱,主要用于浓度不高的通风口气体净化。3、UF(FM)型下部为敞开式,花板法兰直接座在库、仓排气口,排气直接通过花板孔进入滤袋。清灰时粉尘直接从花板孔卸出进入库、仓等。


技术性能及外形尺寸

技术性能及尺寸/型号
UF(STD)-2
UF(FM)-2
UF(FB)-2
UF(STD)-3
UF(FM)-3
UF(FB)-3
UF(STD)-4
UF(FM)-4
UF(FB)-4
UF(STD)-5
UF(FM)-5
UF(STD)-6
UF(FM)-6
UF(STD)-7
UF(FM)-7
处理风量(m3/h)
1360
2720
4080
5450
6800
8160
额定
1020
2040
3060
4080
5100
6120
收尘器阻力(Pa)
1000~1500
总过滤面积(m2)
18.6
37.2
55.8
74.4
93
111.6
滤袋数
24
48
72
96
120
144
振打减速电机型号
YCJ71B3-1.1-217 YCJ71B3-1.5-217
振打减速电机功率(KW)
1.1
1.1
1.1
1.5
1.5
1.5
风机型号
C6-68型No3.15
C6-48型No3.15
C6-48型No4
C6-68型No5
C6-68型No5
C6-68型No5
风机电机型号
Y90S-2
Y100L-2
Y112M-2
Y132S1- 2
Y132S1- 2
Y132S1- 2
风机电机功率(KW)
1.5
3
4
5.5
5.5
7.5
卸灰阀型号
YXD-200
卸灰阀电机功率(KW)
0.55
0.55
0.55
0.55
0.55
0.55
外形尺寸毫米
UF(STD)
长A
800
1446
2080
2080
2080
2090
宽B
1166
1179
1186
1476
1776
2081
高C
4937
5224
5899
6202
6202
6202
UF(FM)
长A
800
1446
2080
2080
2080
2090
宽B
1166
1179
1186
1476
1776
2081
高C
2838
2838
2998
3174
3174
3174
UF(FB)
长A
800
1446
2080
宽B
1166
1179
1186
高C
3311
3311
3471
